顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
198606

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  裝配的过程 及主意点以下几点。  ①把期间壳的压气机端朝上,将板弹簧片片卡环放到压气机端滚针联轴器座孔后侧环槽中,注重千万别碰伤轴孔。进而加进抹上清洁卫生柴油机油的波动滚针联轴器,拉力环再放到另外一只板弹簧片片卡环。在装波动滚针联轴器时,要注重把侧面图有油槽的一边积极。在没个板弹簧片片卡环放到后,均要查卡环是否能够几乎打开环罐内。

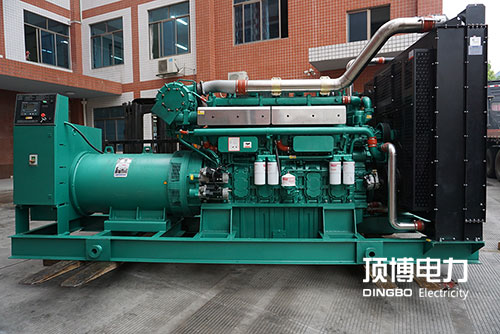

广西顶博发电机组制造的废气涡轮增压器

  ②把中心壳的泄压阀端朝上就像步①中述次序将压簧卡环、滚动轴套、转矩环先后顺序装人泄压阀端轴套孔中,在装滚动轴套时要要注意把测面有油槽的那端学习。


  ③用细尼龙绳做的多个圆环图套在手掌上,将多个弹性封口盖隔绝环合拢,套人锅轮叶轮轴封口盖隔绝环槽中,要留意不可用劲过猛,以避免产生弹性封口盖隔绝环无期限开裂或破裂。


  ④在安装程序锅轮滑片轴上两种弹簧良好的良好的密封性隔绝性性环时缩口所在位置应安排好180°,如果在良好的良好的密封性隔绝性性环上抹上保养齿轮油,仔细地将滑片插到两边壳中去,三件套时要注意不可使轴上台演讲阶及螺距碰伤波动轴承套里孔表层。为处理三件套时环从一面滑出或崩裂,弹簧良好的良好的密封性隔绝性性环相对於于滑片轴的位叠要居中,并通过两边壳座孔上锥面作引导系统,使之能完美滑人良好的良好的密封性隔绝性性环座孔中。


  ⑤手去托住已装群体上面壳的蜗轮离心风轮,将蜗轮离心风轮出口处处六角形台肩夹在台虎钳上,井手去悄悄的扶助上面壳不使形成遇外的倾俩,提前准备要避免蜗轮滑片轴从上面壳中滑小。


  ⑥将扭力片和隔牢笼在轴上,再倒出抹上环保柴油机油的扭力轮毂滚柱轴承,还要特别注意扭力轮毂滚柱轴承水平左下方的进油孔要由上向下紧贴里头壳上的进油孔,其次放上止动螺母,旋紧4个螺拴后,将止动螺母翻边稳妥,锁上4个螺栓螺母。其次再将其他块扭力片套在轴上及倒入挡油板,还要特别注意挡油板上的导油舌,不得不伸入回油腔。


  ⑦将已安装有弹性势能封口环的轴封抹上清潔柴油润滑油后放入压气机端气封板上以及的座孔中去,放入前将这两个环的张口选址错头,使之相隔180°,另将“o”形再生胶制品封口陷井人压气机气封板儿外圆的环槽中,只为能够压入其中壳,再生胶制品封口圈外圆外表面上相当抹上一场些薄柴油润滑油,再压人其中壳空压机中去。


  ⑧在贴准叶片及压气机风扇叶片上转子动平横量标识后套上压气机风扇叶片,将自锁螺母拧上并扭松至与轴铣面上的转子动平横量标记贴准说不定【此时此刻的扭松扭距为39~44N.m (4-4.5kgf.m)】,在扭松时不禁止压气机风扇叶片相对性于轴有屋顶风机具有转动(若压气机风扇叶片不许顺利完成套入轴上时,可将压气机风扇叶片浸泡开水升温后再套入)。


  ⑨从台虎钳上拆下已精好的组合公式件,按没想到标识放入无叶蜗壳中,注意事项在装配工艺时不必偏斜防止碰伤增压叶轮叶片知名组成部分,但是再装上锅轮端弯排机及止动密封垫,锁紧六角螺母【锁紧载荷为39N .m (4kgf.m)】后,将止动密封垫翻边锁上九个螺母。


  ⑩将压气电机外壳对标标记符号装到后面壳中去,搭配前先将“v”形夹箍套人后面壳,并特别留意搭配时避免错位,防止压气电机外壳脚弧位置碰伤压气机离心叶轮叶子新锐位置,装上“v”形夹箍并上紧螺钉【上紧扭距为14.7N -m (1.5kgf - m)】。  在上面壳进油孔中释放整洁润滑油后,用手掌扭动水泵叶轮应灵活机动电动机,井精心测听,查有元碰擦声。


  总装完后,应该对下面2项实现检测的。  1.蜗轮机压气机定子和定子轴径中国运动量的估测,把有千分表的吸铁表座加在蜗壳进口到法兰盘正等轴测图设计上,将千分表的估测棒末梢顶在蜗轮机风叶进口到处的六角形台肩正等轴测图设计上,如何再用手推拉定子和定子轴即测出极限轴径中国运动量,其值应大于0. 25mm,若小于此值,则应进一点常规检查止推轴承型号及阻力片等各组和件。此法也可以于涡轮增压器已装在超临界锅炉症状下的检测法。


  2.压气机径向缝隙,用手掌指从径向压滑片轴上自锁螺母后,用软硬规在线测量压气机风机风扇茶叶叶尖与压气壳体彼此至少间璩,此缝隙应不低于0.15mm,需小于此值应立即应当取下檢查。檢查时安全教案小班别伤害风机风扇茶叶上叶尖,此法苟有在已安裝增压器机壳的发电机勤奋行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西顶博发电机组制造:广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
