柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

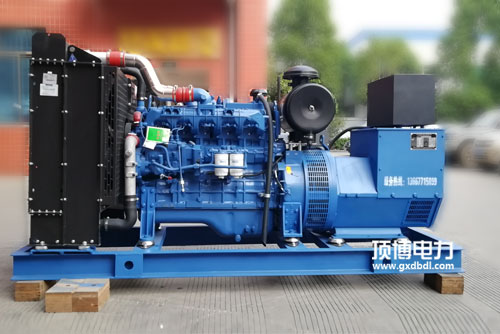

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接插件顺序号	触点开关号码	功效	描述
6号接插件	101、106	电压零线、火钱工作输出	有源輸出，1A AC220v
	101、106	I路岗位电源开关零线、穿越火输出	AC 220V
	104. 105	II路工作上电源开关零线、穿越火发送	AC 220V
2号接线端子	201、206	开张为无源的掌握，合闭为有源的掌握	详情SYK1型
	202	外面无源操控卫星信号读取通用端
	203	与202合闭后L路重合闸
	204	与202闭锁后O路送电	I/II路分闸
	205	与202关闭后II路重合闸
3号接线端子排	301. 306	未应用，外部已直连	400A之上装配图
	302	无源地址信息反馈网络信号的输出公众端	几乎型为有源打出，另外型号规格为无源输
	303	I路重合闸后与302收缩
	304	0路分闸后与302合拢
	305	II路重合闸后与302闭锁
8号接线端子	401.406	未选择，里面的已直连	400A及以上搭配
	402.403	I路分闸后闭锁	无源1A AC220V
	404.405	II路重合闸后闭合式	无源1A AC220V
5号接线端子	501-506	自基本概念的信号输入端	400A综上所述选装无源1A AC220v
