今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

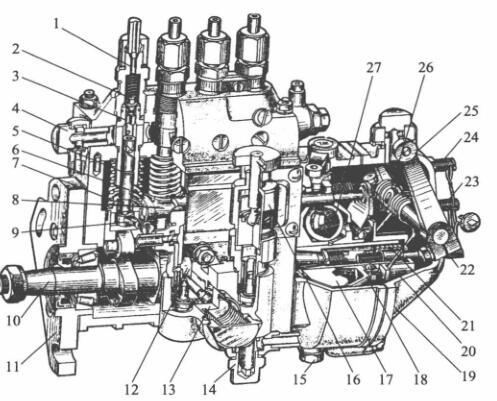

1-低压输油管线管道管线接头; 2-有油阀; 3-有油阀门法兰; 4,14-进油螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵板扭簧; 8-油门撑杆;  9-的调节臂; 10-气缸轴; 11-加固接盘; 12-输油管线管道泵剪力轮; 13-输油管线管道泵; 15-放油螺塞; 16-手真空泵;  17-驱动器盘; 18-从动盘; 19-箱体; 20-滑套; 21-校准板扭簧; 22-油懂得调整螺丝; 23-怠速定位器螺丝; 24-高速路定位器螺丝; 25-变速器手柄; 26-变速器板扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总程的最主要的性能是做到喷油准备时候的精准性，我们对多缸柴油车机而言的，都要做到各缸喷油时候的不同性。起做到功效的器官是滚珠上部到调整垫铁上平米的较高H。当喷液压油泵轴承轴蜗轮蜗杆轴与曲轴蜗轮蜗杆轴对于位置上一些时，H越大，齿轮泵关闭程序进油孔的时候早好，喷油准备时候也早好。反过来就，H越小，喷油准备时候越延长。以至于要依照定制和实验设计定下比较好的滚珠体事情较高H，以做到喷油准备时候的精准性。

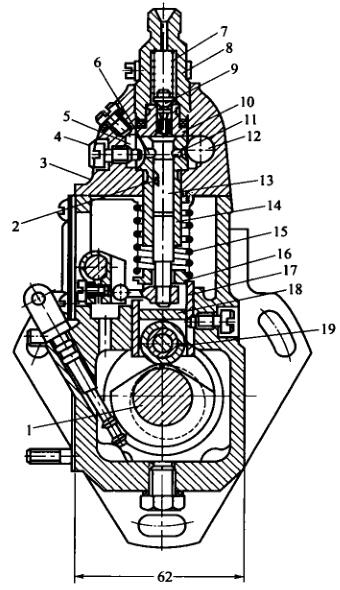

1-轴承轴; 2-齿轮泵泵斜槽; 3-泵盖; 4-wifi定位螺丝钉; 5-回油道; 6-回油孔; 7-脸上有油阀扭簧; 8-脸上有油阀紧座;  9-脸上有油阀; 10-脸上有油高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵泵; 14-齿轮泵泵套简;  15一齿轮泵泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫板; 19-压轮

  相对多缸机，各分泵的H值应问题。修改保护层垫铁在喷汽油泵出厂的时均已调好，没法随心所欲相互交换。保护层垫铁是用耐磨涂层建材制造而成齐头并进行热解决以延长强度，以至于便用中难以摩擦情况。如长周期便用后摩擦情况较多，可换面便用。

  喷真空泵泵体分左右两两台分，喷真空泵上体适适用装配注塞泵偶件及油多阀偶件，私处适适用装配轴承轴、中键体和输真空泵等。泵体前侧核心区打有检视窗孔，妥善检杳和改变泵发动机转速。底端有检视汽油发动机密度车机油面的检视孔。喷真空泵上体有1条油道，与各注塞泵套筒且外边的环行油槽连通。环行油槽则与注塞泵套筒上的进、回油孔连通。由输真空泵供来的低压证书油按照进进气软管连接管连接管流到油道中。油道中的汽油发动机密度车重压由装在回进气软管连接管连接管内的回油阀控制，一标准坚持在5～10kPa依据内。液压过低，在注塞泵向下时，汽油发动机密度车并不能在短时间按照进油孔流到注塞泵上侧油腔。当发动机转速量过大而使液压提高时，剩余的汽油发动机密度车会顶开回油阀流到汽油发动机密度车细滤器中。
